KPD系列電動平車是36V低壓軌道供電式電動平板車，以軌道滑觸線供電，地面降壓變壓器控制柜將三相380V降壓到三相36V，經軌道滑觸線饋送給平板車，經車載升壓器升壓為三相交流380V，為電動平車驅動器供電，使電動平車起動，由于不用電纜，因此在運行過程中安全可靠、不怕砸、不怕燙、不妨礙交叉運輸，易實現遙控和自動化，給廠區布置帶來很大的方便，但對軌道的要求比較高，因采用軌道導電，所以軌道必須做絕緣處理，超過一定距離時應增加銅牌補償線，來補償降壓，運行距離比較長時還需要增加變壓器個數。
基本參數
|
低壓軌道供電 KPD系列平車 |
|||||||||
|
KPD型號 |
KPD5 |
KPD10 |
KPD16 |
KPD25 |
KPD40 |
KPD63 |
KPD100 |
KPD150 |
|
|
額定載重 |
5 |
10 |
16 |
25 |
40 |
63 |
100 |
150 |
|
|
臺面尺寸mm |
長L |
3000 |
3600 |
4000 |
4500 |
5000 |
5600 |
6300 |
8000 |
|
寬B |
2000 |
2000 |
2200 |
2200 |
2500 |
2500 |
2800 |
2800 |
|
|
高H |
550 |
560 |
580 |
645 |
680 |
800 |
900 |
1150 |
|
|
運行速度m/min） |
30 |
25 |
20 |
||||||
|
底部間隙 |
50-55 |
60 |
70 |
||||||
|
車輪直徑 |
250 |
300 |
400 |
550 |
600 |
||||
|
軌內側距C（mm） |
1435 |
||||||||
|
軸距A（mm） |
2000 |
2200 |
2500 |
2800 |
3200 |
3600 |
4500 |
||
|
電機功率(Kw) |
YZ 1.5 |
YZ 2.2 |
YZ 3.7 |
YZ 3.7 |
YZ 5.0 |
YZ 7.5 |
YZ 5.5*2 |
YZ 7.5×2 |
|
|
電源供電方式 |
（單、三）項380V降壓到36V經PDG/10S升壓變壓器至（單、三）項交流380V |
||||||||
|
輪壓 |
4/2.2T |
4/3.3T |
4/5T |
4/7.5T |
4/11T |
4/18T |
4/27.5T |
8/22T |
|
|
參考重量 |
2.4 |
2.6 |
3 |
4 |
4.5 |
8 |
10 |
22.75 |
|
|
推薦鋼軌型號 |
P24 |
P38 |
P43 |
P50 |
|||||
注：1) 其他軌距、臺面尺寸、載重噸位可按用戶要求定制；
2) 無線遙控裝置可選；

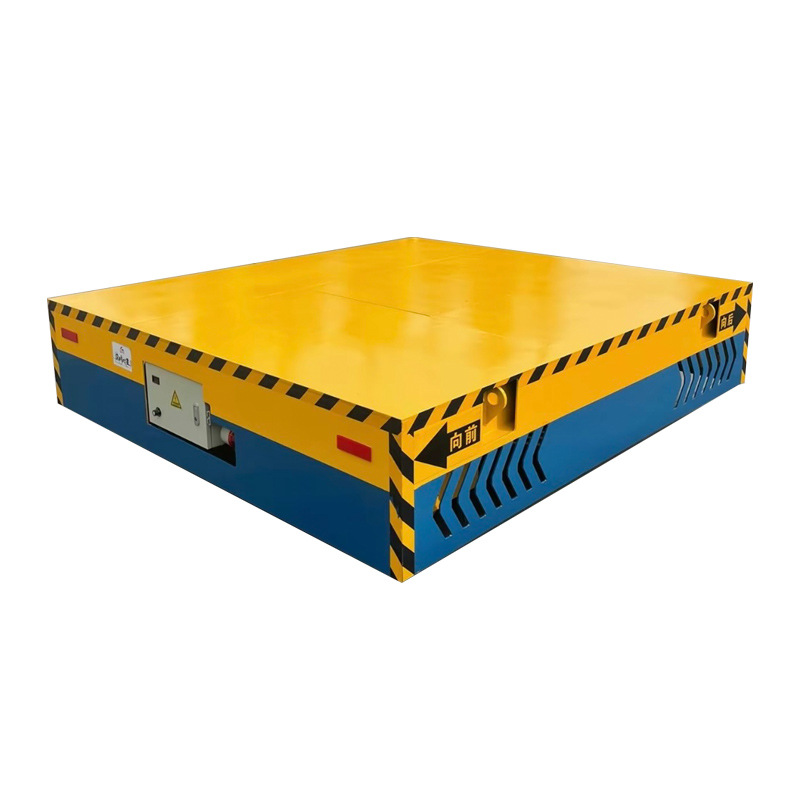

產品圖實拍：
